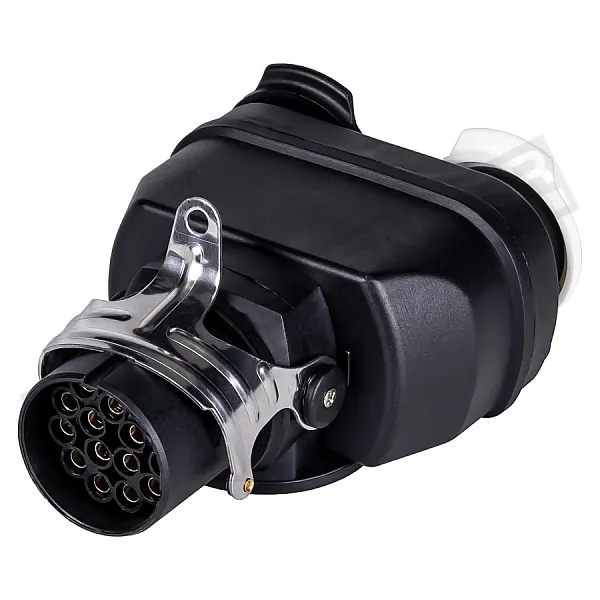

Перехідник (адаптер) 24V короткий 15/7 (E1280-A)

Перехідник E1280-A — це надійне та зручне рішення для з'єднання тягача з напівпричепом або причепом, яке забезпечує повну передачу електричних сигналів освітлення та гальмівної системи. Підходить для техніки з електросистемою 24 В.

Характеристики:
✔ Тип з'єднання: 15-pin - 2x7-pin (S + N)
✔ Напруга живлення: 24 В
✔ Колір: чорний
✔ Вага: 520 г
✔ Розміри вилки: 157×121 мм

Призначення:
✔ Забезпечує стабільне з'єднання між електросистемами тягача і причепа
✔ Передає сигнали освітлення, гальмування, заднього ходу, стоянкових ліхтарів та ін.

Розклад функцій по роз’ємах:

15-pin - 7-pin N:
1) Маса — загальна для контактів 1–3, 5–12
2) Ліва габаритна
3) Лівий поворот
4) Стоп-сигнал
5) Правий поворот
6) Права габаритна
7) ндикатор зносу гальм

15-pin - 7-pin S:
1) Маса — загальна для контактів 1–3, 5–12
2) Сигнал гальмування
3) Світло заднього ходу
4) Постійне +24V
5) Підіймальна вісь
6) Постійне +24V (додаткове)
7) Протитуманне світло

Розклад контактів (пінів):
1) Лівий покажчик повороту
2) Правий покажчик повороту
3) Протитуманне світло
4) Маса (–) для пінів 1–3, 5–12
5) Ліва габаритна (позиція)
6) Права габаритна (позиція)
7) Стоп-сигнал
8) Світло заднього ходу
9) Постійне +24V
10) Індикатор зносу гальм
11) Сигнал гальмування стоянкового гальма
12) Підіймальна вісь
13) Маса (–) для пінів 14, 15
14) CAN H (не для EBS або ABS)
15) CAN L (не для EBS або ABS)

Цей адаптер є незамінним аксесуаром для вантажного автотранспорту, дозволяючи швидко й безпечно під’єднати причеп незалежно від типу його електричної системи.
